ПГБ – пункт газорегуляторный блочный, – комплекс газового оборудования, предназначенного для редукции давления газа между магистральной сетью и потребителями. Реализуется в блочном исполнении: каждый модуль изолирован в утеплённом металлическом корпусе и установлен на основание.

Газорегуляторные пункты блочного (ГРПБ) типа могут эксплуатироваться в качестве самостоятельного узла газорегуляции, либо как часть большой сети газораспределния.

ПГБФункции ПГБ

Не отличаются от функций обычных газорегуляторных пунктов (ГРП):

  • отбор газа из общей сети с редуцированием давления до заданного уровня;
  • фильтрация входящего потока газа, удаление посторонних включений;
  • подача газа на потребительскую линию и поддержание постоянного давления в ней;
  • экстренная блокировка подачи газа при возникновении аварийной ситуации.

Варианты исполнения ПГБ

  • для умеренного климата с минимальной температурой до -35°C;
  • для холодного климата с минимальной температурой до -45°C;
  • для экстремально холодного климата с температурами ниже -45°C.
  • Предельная нагрузка снежного покрова на крышу ПГБ 200 кг/м2, сейсмическая нагрузка – не более 8 баллов.

ПГБКонструкция ПГБ

Блочный газорегуляторный пункт конструктивно почти ничем не отличается от других типов подобных устройств, и оснащается обычным набором оборудования для редуцирования давления газа:

  • регулятор давления газа – количество может варьироваться, в зависимости от проекта;
  • запорная арматура, трубопроводы и система клапанов;
  • входной и выходной манометры;
  • система фильтрации для очистки входящего газа от посторонних примесей;
  • система подогрева, обеспечивающая эксплуатацию при отрицательных температурах;
  • комплекс утепления и обогрева бокса ПГБ;
  • Системы контроля загазованности в технологическом и дополнительном отсеках ПГБ;
  • Пожарно-охранная сигнализация;
  • Система телеметрии с датчиками давления и температуры;
  • узел учёта расхода газа.

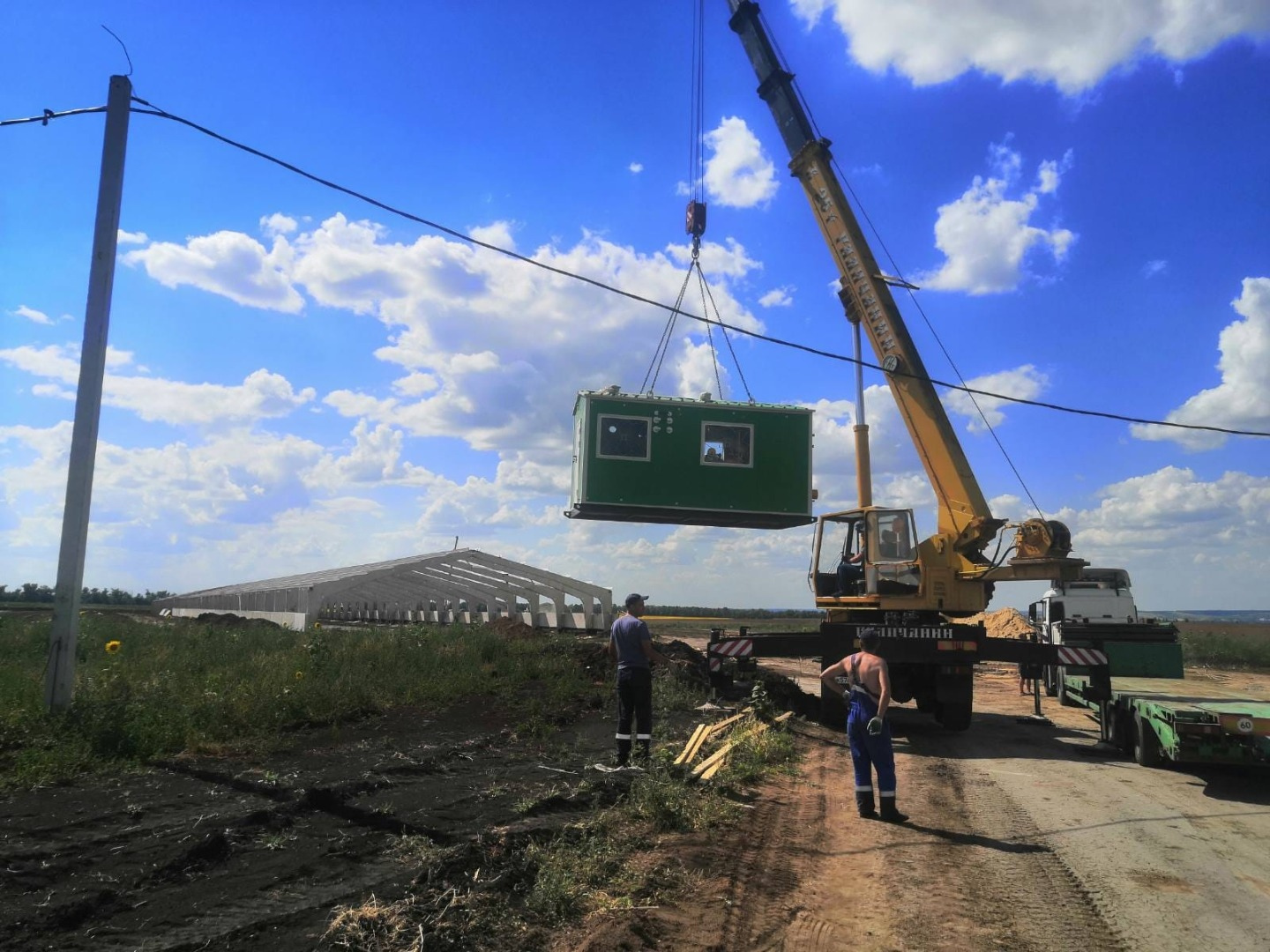

ПГБСборка и монтаж ПГБ

Всё оборудование блочного газорегуляторного пункта находится в отдельном металлическом утеплённом боксе. Он ограждает оборудование от вредного влияния окружающей среды, обеспечивает его сохранность от посторонних.

Стенки бокса смонтированы на цельнометаллическом каркасе, укреплённом на раме. Утепление выполняется из пожаробезопасных материалов в соответствии выбранными нормами климатического исполнения. По желанию заказчика, возможна декоративная облицовка стен бокса внутри и снаружи.

Чаще всего ПГБ разделяется на два отдельных помещения, разделённых газонепроницаемой перегородкой. В одном помещении смонтировано всё газорегуляторное оборудование, а во втором находятся системы телеметрии и передачи данных. Каждое помещение имеет отдельный вход и систему вентиляции, отвечающую требованиям безопасности для подобных систем.

В зависимости от пожеланий заказчика, блочный газорегуляторный пункт может оснащаться дополнительным оборудованием, датчиками загазованности, сигнализацией.

Все производимые нами ПГБ проходят многоуровневый контроль качества, узлы и агрегаты испытываются на соответствие заявленным техническим характеристикам.
